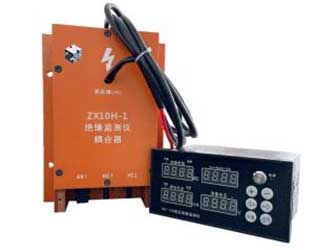

ZX-10H ***壓絕緣監測儀采用直流***壓注入法對電纜或電機繞組等進行絕緣測量，測試電壓為DC2500v，儀器與電路接觸器或斷路器輔助觸點聯鎖控制，實現電機回路通電時絕緣監測儀退出監測與電網分離，線路斷電時絕緣監測儀自動開始對線路進行絕緣監測，雖然絕緣監測儀只是在母線斷電后監測但考慮到其直接與***壓母線連接因此絕緣監測儀還配一耦合器，用于對線路和絕緣監測儀主機的保護。

　　使用環境

　　工作環境：-10℃~50℃，無凝露

　　儲存環境：-40℃~75℃，無凝露

　　系統主要功能

　　★ 電機停機時自動對電機繞組進行絕緣監測;

　　★ 電機上電時對電機回路進行剩余電流監測;

　　★ 儀表與電機開關進行連鎖控制自動切換工作狀態;

　　★ 支持在線絕緣電阻監測工作模式;

　　★ 適用于 0-10KV 電力系統電機或泵繞組絕緣監測;

　　★ ***立繼電器報警輸出;

　　★ 提供 1 路 RS485 通訊信號，標準 Modbus_RTU 讀協議;

　　★ 創新的耦合器設計實現***低壓分離安全且安裝便利;

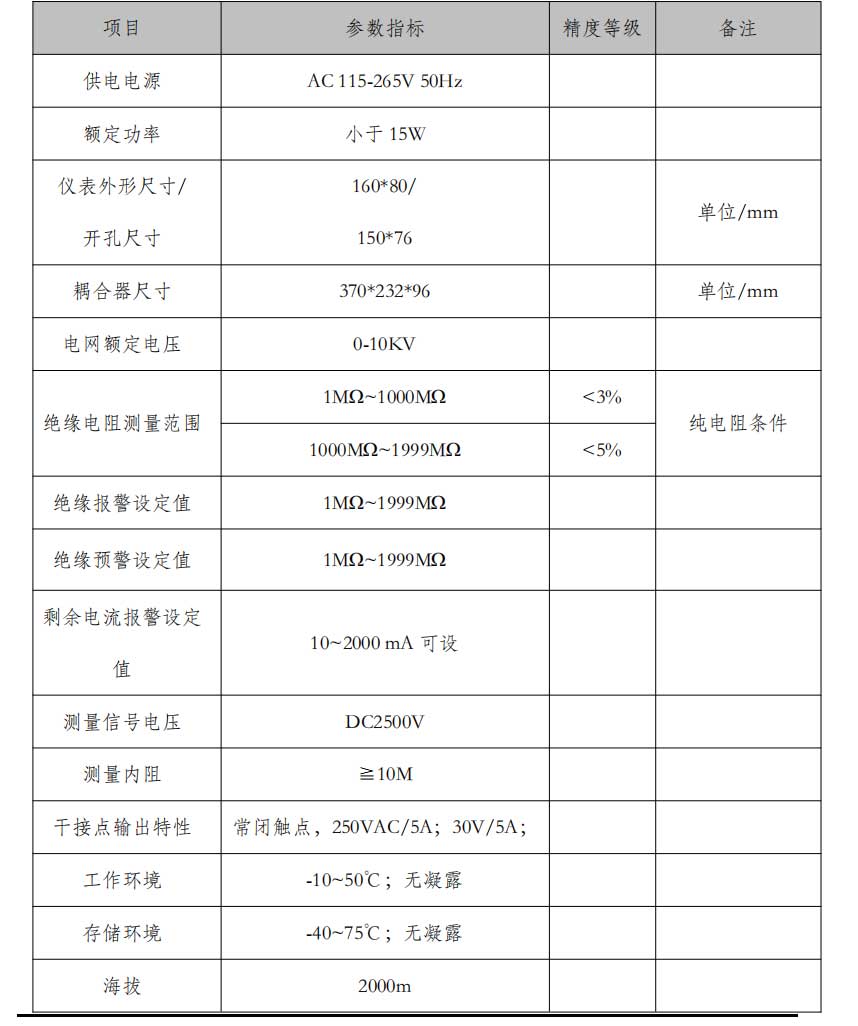

　　主要技術參數
